Equipo y Material Eléctrico
Generalidades de los Arreglos de Subestaciones Eléctricas
Todos los arreglos de subestaciones eléctricas están construidos con lámina de acero rolado en frío y terminados con pintura electrostática a base de polvo epóxico. Las estructuras y puertas están integradas con lámina calibre 12 (2,78 mm), y las cubiertas en calibre 12 (2.78 mm).
Las partes de una subestación pueden ser las siguientes:
- Celda de medición.
- Cuchilla intermedia ó de paso.
- Celda de seccionador (con ó sin apartarrayos).
- Celda de acoplamiento a transformador.
- Celda de transición.
- Celda de acometida.

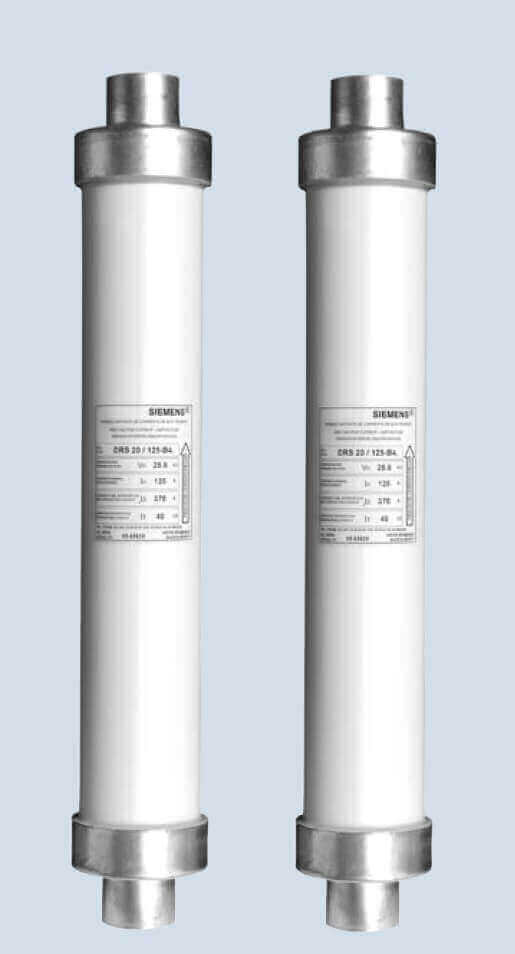

Fusibles para Subestación Eléctrica
Es muy importante contar con los fusibles adecuados para que la subestación tenga una vida útil más larga y cumpla con su función de la mejor manera. Por lo que también contamos con fusibles de alta capacidad interruptiva para mayor protección contra corrientes de cortocircuito.
Los elementos fusibles están diseñados para extinguir una parte del arco eléctrico producido durante un cortocircuito.
Cuando los fusibles que comercializamos están instalados en nuestros equipos, los valores de la corriente mínima de interrupción son de 1.8 a 2 veces la corriente nominal del fusible, esto es debido a la respuesta instantánea del perno percutor
Los principales arreglos de subestaciones compactas.

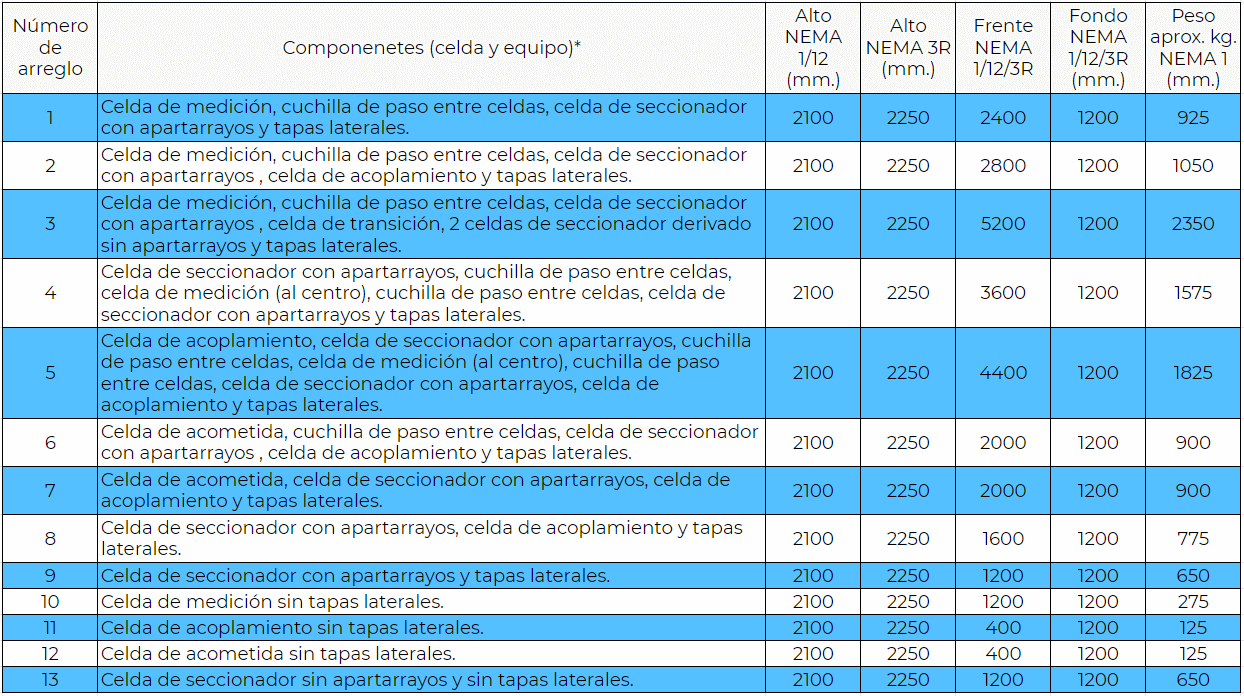

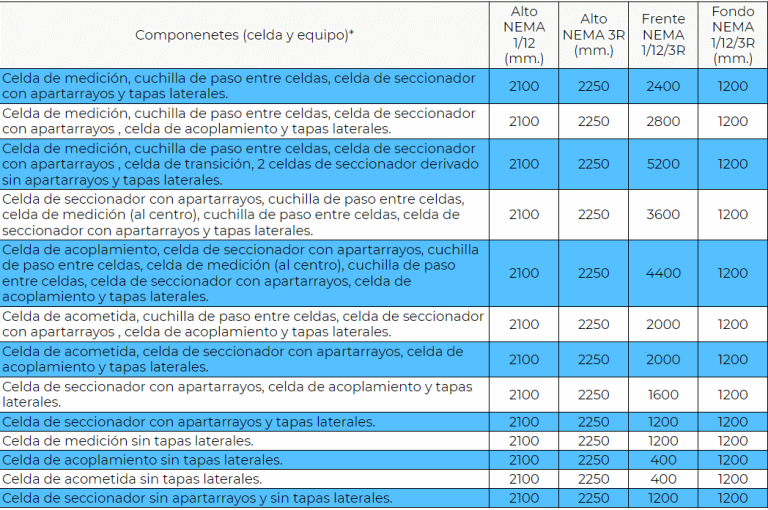

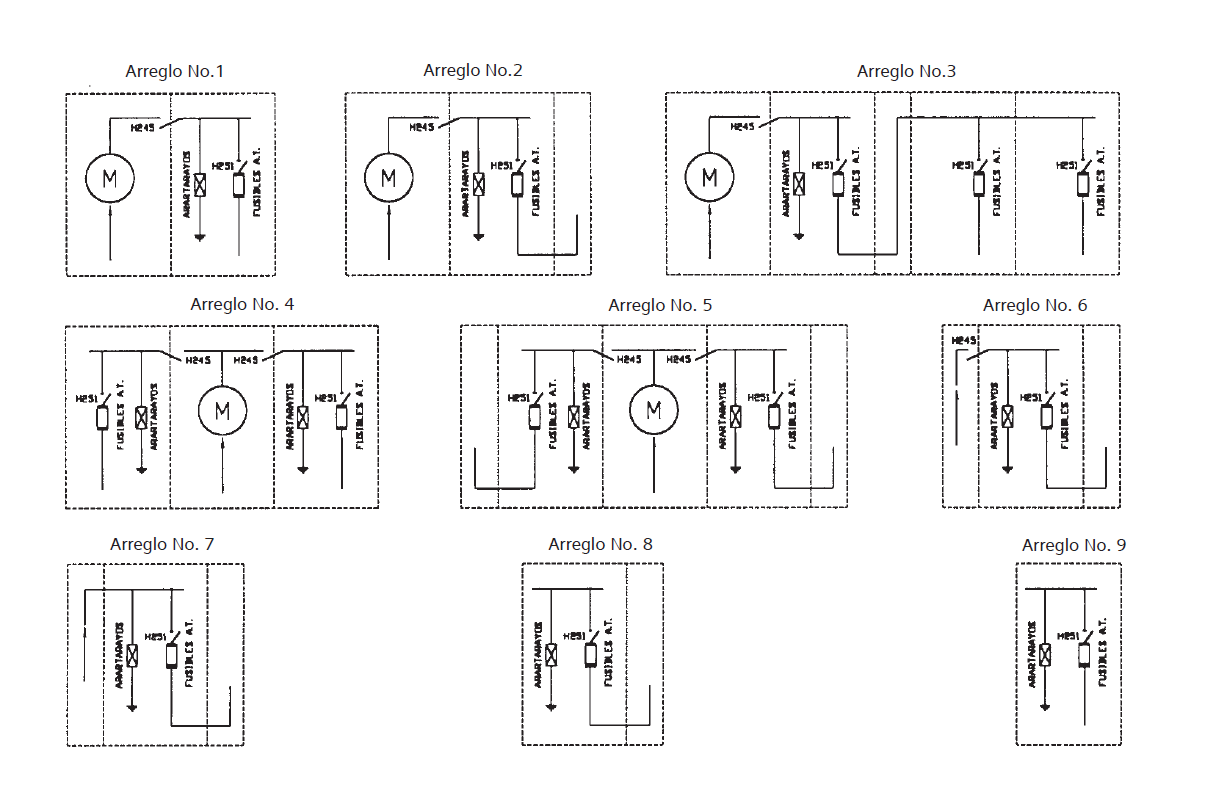

Arreglos de subestaciones Clase 15kV.
Arreglos de subestaciones Clase 15kV.
Todos los arreglos de subestaciones compactas se pueden hacer para servicio interior Nema 1, servicio exterior Nema 3R ó servicio interior a prueba de polvo y goteo Nema 12

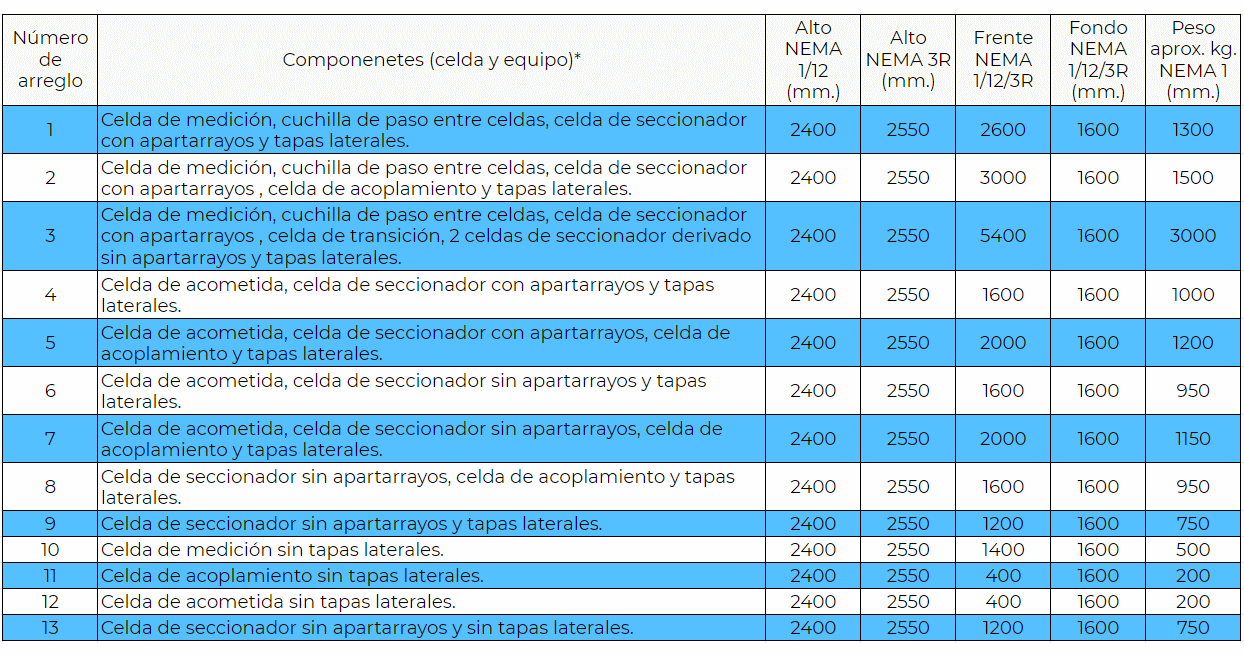

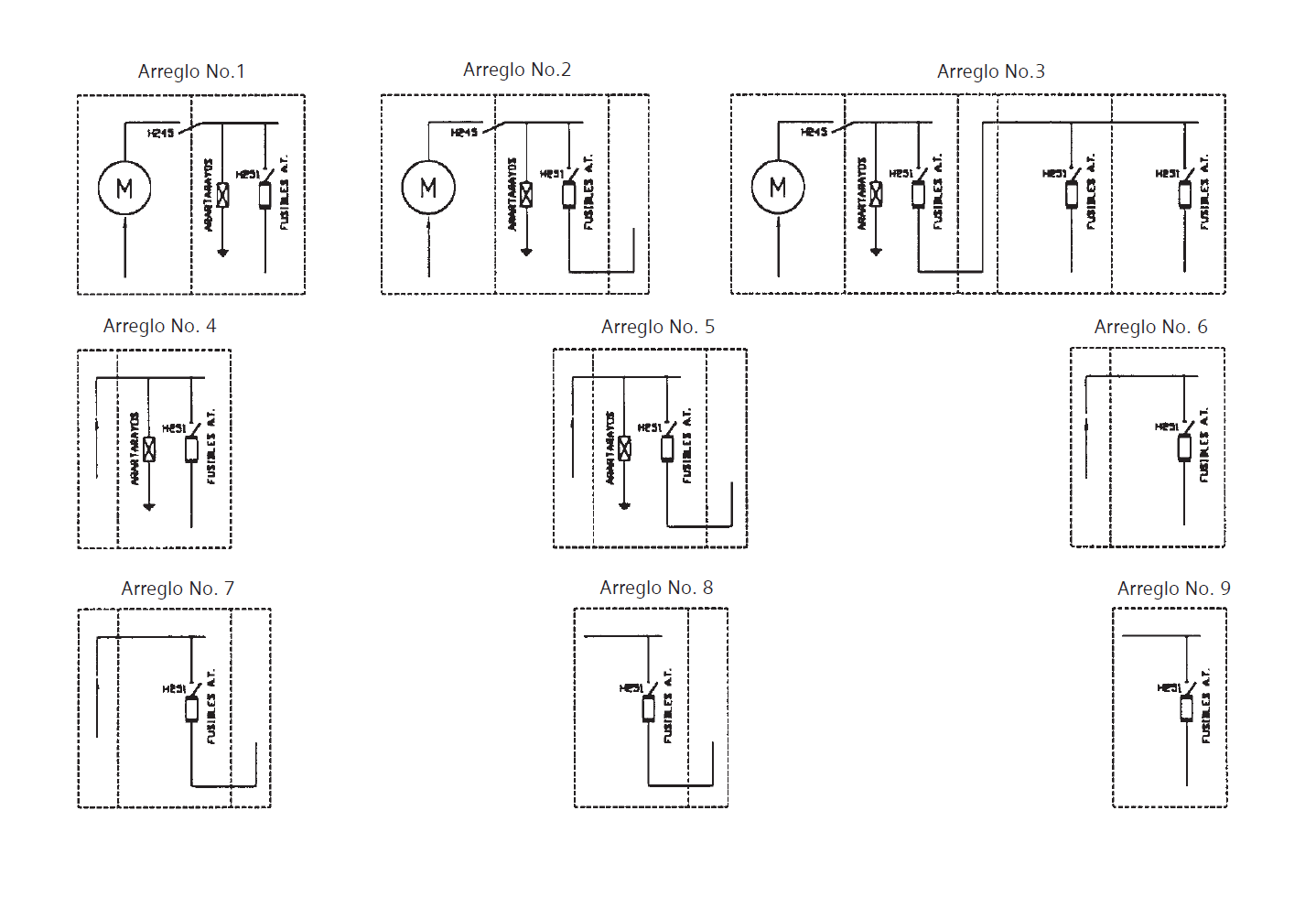

Arreglos de subestaciones Clase 25kV.
Arreglos de subestaciones Clase 25kV.
Estas subestaciones pueden ser instaladas como subestación de acometida principal ó derivada en proyectos como plantas industriales, hospitales, centros comerciales, bancos, entre otros.

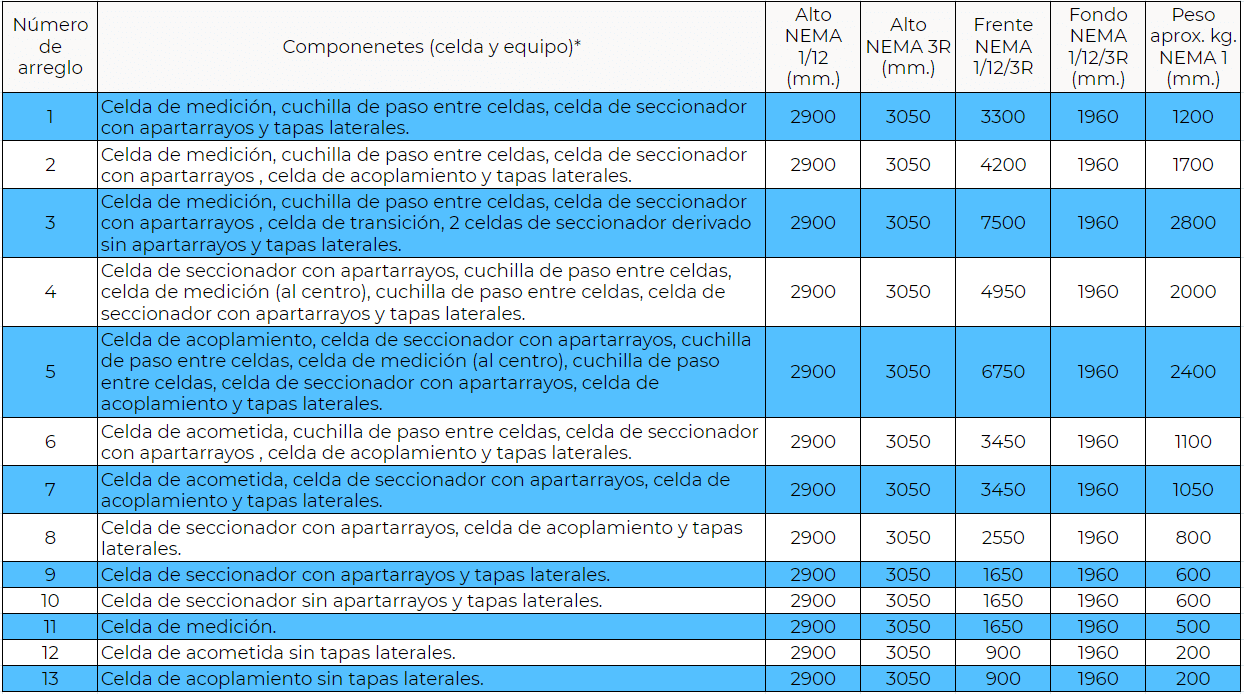

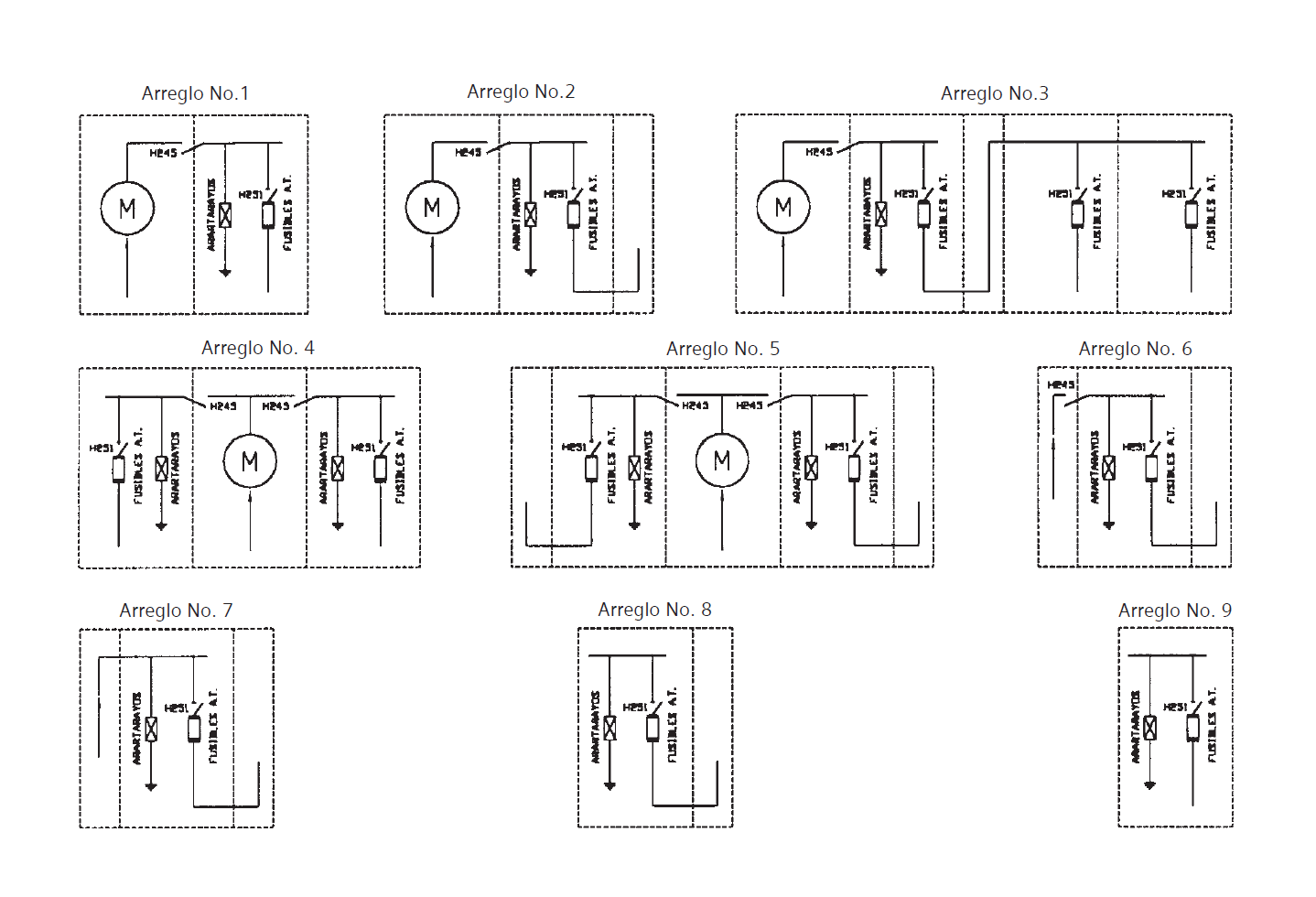

Arreglos de subestaciones Clase 35kV.
Arreglos de subestaciones Clase 35kV.
Con el pedido de la subestación podemos suministrar también el transformador y de esta manera nos aseguramos que el acoplamiento entre estos quede a la medida.
Datos importantes para presupuestar la subestación compacta correcta.
Escoger el arreglo de acuerdo al proyecto tomando en cuenta el voltaje de media tensión.
Definir si la subestación es con disposición derecha ó izquierda.
Definir si se requiere plateado en las barras.
En caso de requerir pintura diferente, favor de proporcionar el código de pintura RAL o ANSI.
En caso de requerir un arreglo que no está aquí, no dudes en mandar tu diagrama unifilar para presupuestarlo.
El diagrama unifilar de media tensión es muy importante para la selección del arreglo correcto para cada proyecto por lo que es importante tenerlo a la mano.

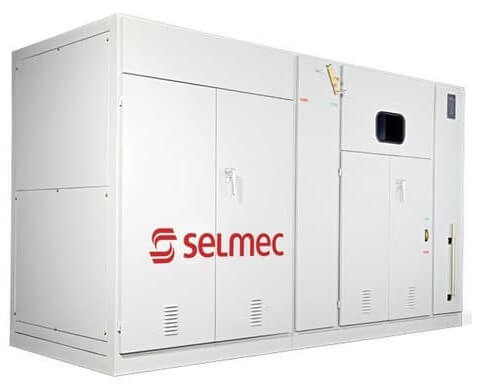

Mantenimiento a Subestación Eléctrica compacta en media tensión.
Nuestro servicio esta diseñado para dar mantenimiento correctivo ó preventivo a las subestaciones. Para tener óptimos resultados recomendamos ampliamente la contratación de las siguientes pruebas:
- Resistencia de contactos (Ducter)
- Resistencia de aislamiento (Megger)
- Termografía
- VLF
- Potencial aplicado (Hi-pot)
- Resistencia óhmica (puente de Kelvin / Wheatstone)
- Factor de potencia de aislamiento
- Estudios de calidad de la energía
- Prueba de collar caliente
